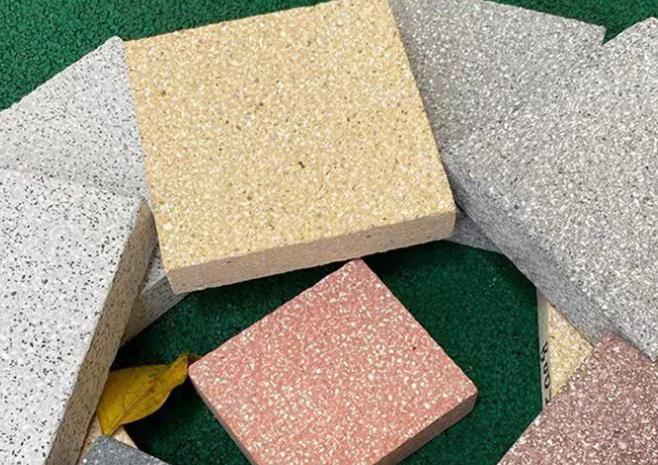

彩砖的颜色本身不会直接影响其耐磨性，耐磨性主要取决于材质、生产工艺（如骨料配比、压制强度、烧结温度等）和使用环境。但在实际应用中，颜色可能通过以下间接因素与耐磨性产生关联：

一、颜色差异可能反映材质或工艺的不同

1. 颜料类型与添加量的影响

无机颜料（如氧化铁红、氧化铬绿）：

常用于混凝土彩砖或烧结砖，化学性质稳定，与骨料（砂、石、水泥）混合后不影响基体强度，耐磨性主要取决于基材本身。

有机颜料（如酞菁蓝、偶氮黄）：

部分低质彩砖可能使用有机颜料，长期暴露于紫外线易褪色，但耐磨性与颜料本身无关，仍由砖体材质决定。

特殊工艺（如表面上色）：

若彩砖通过表面喷涂或镀膜上色（非通体着色），颜色层可能因摩擦逐渐剥落，导致 “露底” 现象。此时表观耐磨性（颜色保持性）受工艺影响，但砖体本身的结构耐磨性（如抗压、抗折强度）未改变。

2. 深色砖与浅色砖的材质共性

深色砖（如黑色、深灰）常使用铁系颜料或高碳骨料，浅色砖（如白色、米黄）可能添加石英砂或浅色矿物颜料。两者耐磨性差异取决于：

骨料硬度：如石英砂含量高的砖体耐磨性更强（与颜色无关）；

压制压强：高压成型的砖体密度高、孔隙率低，耐磨性更好（如市政用彩砖压强常≥30MPa，园林砖可能仅 15-20MPa）。

二、颜色对使用环境的间接影响

1. 吸热性与热胀冷缩风险

深色砖（如黑色、深灰）：

吸热能力强，高温环境下砖体温度更高，可能加剧热胀冷缩循环。若砖体内部应力不均（如生产时养护不足），长期使用可能导致表面开裂或剥落，但这是环境应力与材质稳定性的共同结果，非颜色直接导致耐磨性下降。

浅色砖：

吸热性弱，温度变化相对温和，可能减少热胀冷缩带来的损伤，尤其适合温差大的地区。但耐磨性仍取决于砖体本身的抗冻融性能（如孔隙率、吸水率）。

2. 污渍显见度与维护频率

深色砖：

灰尘、污渍不易察觉，日常维护频率较低，表观磨损（如划痕）也较不明显，可能给人 “更耐磨” 的错觉。

浅色砖：

污渍易显形，需高频清洁，若使用硬质清洁工具（如钢丝球）可能人为磨损表面，但这是维护方式导致的磨损，非砖体材质问题。

三、耐磨性的核心判断指标

判断彩砖耐磨性时，需关注以下客观参数，而非颜色：

1. 抗压强度（GB/T 25993-2010）

市政道路用砖：≥30MPa（C30 级）；

园林景观用砖：≥20MPa 即可。

强度越高，抗车辆碾压或高频踩踏的能力越强，与颜色无关。

2. 吸水率（GB/T 25993-2010）

优质彩砖吸水率≤6%，低吸水率可减少冻融破坏（水结冰膨胀导致砖体碎裂）。

深色砖若吸水率高（如劣质砖），在寒冷地区反而更易因冻胀损坏，但这是吸水率问题，非颜色问题。

3. 耐磨性能测试（如耐磨转数）

部分标准要求彩砖通过耐磨试验机测试（如磨耗量≤350mm³），直接反映表面抗摩擦能力，与颜料或颜色无关。

四、实际选购建议

优先关注材质与工艺：

选择通体着色工艺的彩砖（如混凝土彩砖骨料与颜料均匀混合），避免表面染色砖（颜色层易磨损）；

查看检测报告中的抗压强度、吸水率、抗冻性指标，而非仅凭颜色判断。

按场景选择颜色与规格：

高频通行区（如停车场）：选深色、大规格砖（耐脏 + 减少接缝磨损），但需确保砖体强度≥30MPa；

景观区或低频区域：可灵活选浅色或彩色砖，重点关注吸水率（≤8%）和防滑性。

规避低价劣质砖：

低价砖可能使用劣质颜料（易褪色）或低标号水泥（强度不足），导致耐磨性差。建议通过样品测试（如用钥匙划表面，观察是否易留痕）辅助判断。

总结

颜色是彩砖的表观属性，耐磨性是物理性能，二者无直接因果关系。深色砖可能因吸热或耐脏特性在特定场景下表现更 “耐用”，浅色砖可能因维护需求暴露更多磨损细节，但决定耐磨性的核心是材质密度、强度和工艺水平。选购时需以检测数据为依据，结合使用环境综合判断。
